電磁脈沖閥一般有直角式,直通式,外螺紋式,淹沒式的等幾種.
直角式脈沖閥 其出氣口與進氣口成90度夾角故被稱為是直角式電磁脈沖閥 .

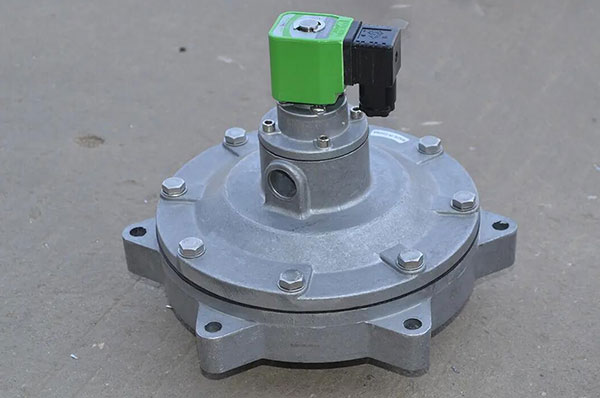

淹沒式電磁脈沖閥 閥座嵌入氣包內安裝,阻力小,流通性好,噴吹量高,運行效果好,性能穩定,維護簡便,使用壽命長,提高了負荷帶動量,擴大了氣源壓力的使用范圍,更適合于氣源壓力較低場合使用 .
不同的閥適合的不同的布袋除塵器的噴吹,其噴吹原理都是一樣的, 膜片把電磁脈沖閥分成前,后二個氣室,當接通壓縮空氣通過節流孔進入后氣室,此時后氣室壓力將膜片緊貼閥的輸出口,電磁脈沖閥處于“關閉”狀態.脈沖噴吹控制儀電信號消失,電磁脈沖閥銜鐵復位,后氣室放氣孔關閉,后氣室壓力升高使膜片緊貼閥出口,電磁脈沖閥又處于“關閉”狀態.
通過導線將電磁閥體內線圈輸入正向脈沖信號,線圈產生的工作磁通,使動芯吸合,打開閥門.當停止正向脈沖信號輸入時,動芯釋放,動芯在彈簧力的作用下回復到初始狀態,關閉閥門另外有自保持型的,停止輸入正向脈沖或斷電后也能保持,需要輸入負向脈沖信號才能復位；
脈沖電磁閥的工作原理,是利用電器的脈沖轉化為機械的脈動,使得脈動氣體的強大能量變成動量,在短時間內釋放產生巨大沖力,用plc控制其脈沖的間隔應根據額定氣體壓力恢復時間l來確定..
脈沖電磁閥亦稱隔膜閥,是脈沖袋式除塵器清灰噴吹系統的壓縮空氣"開關",受脈沖噴吹控制儀輸出信號的控制,對濾袋逐排（室）噴吹清灰,使除塵器的阻力保持在設定的范圍之內,以保除塵器的處理能力和收塵效率.
1,脈沖電磁閥的工作原理是利用電器的脈沖轉化為機械的脈動使得脈動氣體的強大能量變成動量在短時間內釋放產生巨大沖力,用plc控制其脈沖的間隔應根據額定氣體壓力恢復時間來確定.
2,電磁閥里有密閉的腔,在的不同位置開有通孔,每個孔都通向不同的油管,腔中間是閥兩面是兩塊電磁鐵,哪面的磁鐵線圈通電閥體會被吸引到哪邊.
當線圈瞬時通電電磁力使銜鐵運動,線圈斷電時, 銜鐵則靠永磁力自保持,這時主閥腔內膜片上部介質壓力通過泄壓孔,使膜片上下形成壓差,在進口介質壓力的作用下,托起膜片, 則主閥打開.當給線圈一個瞬時反向電流時, 銜鐵向反方向運動,切斷泄壓孔,介質通過主閥平衡孔迸入膜片上部,封住主閥口.
3,上面說得是電磁閥的普通原理,實際上,根據流過介質的溫度,壓力等情況,電磁閥的工作原理是不同的.比如在自流狀態下需要零壓啟動的,是通電后,線圈整個把閘體吸起來;當有壓力狀態的電磁閥,則是線圈通電后吸出插在閘體上的一個銷子,用流體自身的壓力把閘體頂起來.
