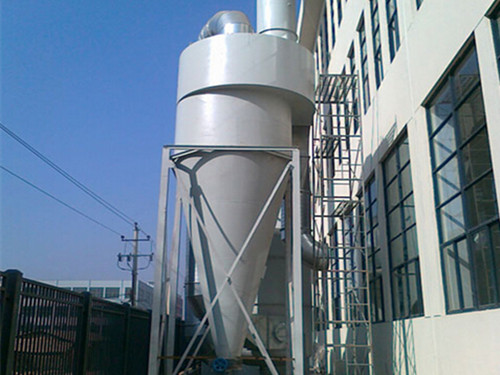

旋風除塵器內氣流運動非常復雜，有旋流場及若干干擾渦流場，這些渦流場在不同程度上影響除塵效率和阻力損失，尤其是短路流構成上部氣流回轉，使一部分流體在旋風筒中轉一周后斜向吹到剛從人口進來的氣體上，導致人口進氣偏向筒壁而產生所謂的壓縮現象。壓縮現象使壁面處流速增大，壁面摩擦力增大，同時使氣流在旋風筒上部的回轉圈數增多，必然導致壓力損失增大。因此，可以通過抑制壓縮現象來降低壓力損失。
為了抑制壓縮現象，可安裝方形導向板，因為安裝方形導向板后，旋轉一周后的氣流呈小曲率半徑旋轉下降，使壓縮流現象被抑制，從而有效地降低了除塵器的阻力。圖3只是平面示意圖，實際上除塵器內氣流狀況非常復雜，是三維流動，含塵氣流由進氣管以較高的速度沿切線方向進人除塵器內，在圓筒體與芯管之間的圓環內作旋轉運動，這股氣流受到隨后進人的氣流擠壓，繼續向下旋轉，直到錐體底部，隨后折轉向上由芯管排出，由此分析可知，不僅導向板的形狀對效率和阻力有影響，尺寸大小，尤其是高度對效率和阻力都會有很大的影響，只有適當?shù)男螤詈统叽绮啪哂屑饶芙档妥枇τ帜苁剐矢叩墓πАＫ杂斜匾獙虬逍螤詈统叽缱鬟M一步研究。
針對內、外渦旋場的相互干擾和壓縮現象對旋風除塵器壓力損失的影響，提出了安裝內筒和導向板兩種相應的減阻措施。為降低旋風除塵器的壓力損失提供了新的途徑。
